1、先判斷錄像機是否有報警輸入輸出接口

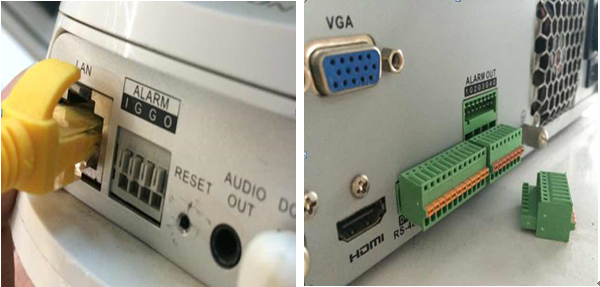

可以從錄像機面板上判斷

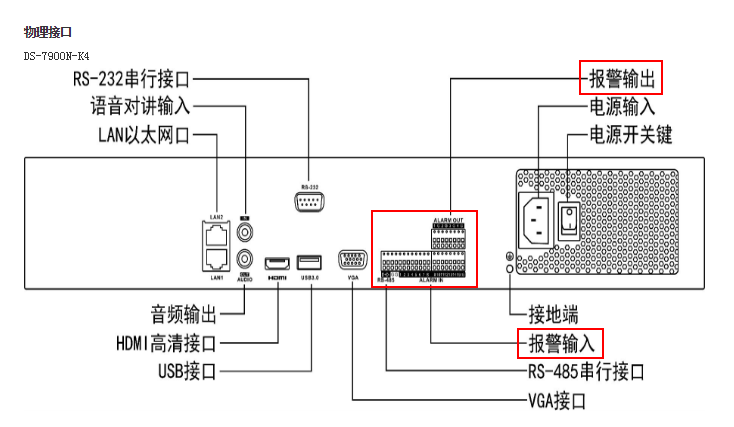

接口類型

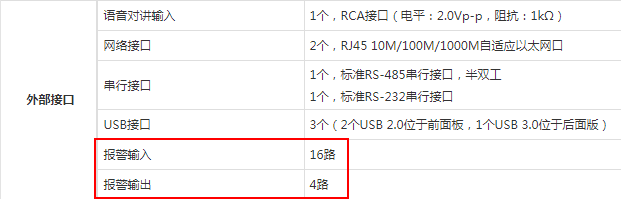

點擊-在線客服咨詢?cè)敿?xì)參數，了解報警輸入輸出路數，也可進入海康威視官網查詢。

2、錄像機報警輸入報警輸出接線

注意：接線之前記得給設備斷電哦

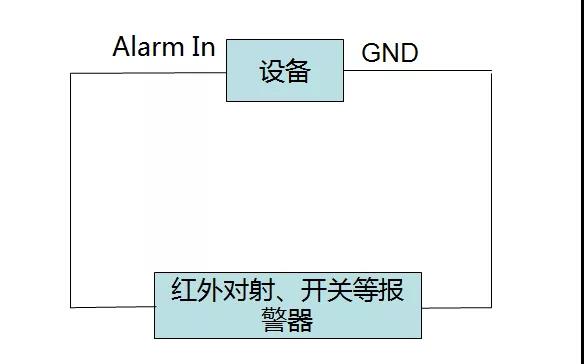

錄像機報警輸入接線

常見的報警輸入設備：紅外探測器（紅外對射），電子圍欄，門磁，煙感等。

報警輸入只需要接入一個開關量信號，所以不區分正負極，Alarm In和GND直接和報警輸入設備的接線連接即可。（報警輸入設備是否需要供電根據報警輸入設備本身確定。）

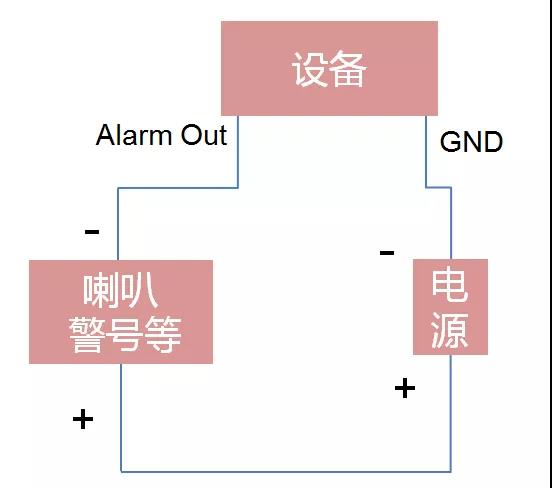

錄像機報警輸出接線

常見的報警輸出設備：警號（喇叭），報警燈

報警輸出設備直流供電：

a、錄像機的Alarm Out接喇叭或警號的負極

b、喇叭或警號的正極接電源的正極

c、電源的負極接設備的GND接口

注意：如果是直流的報警輸出應該在12V 1A這個范圍內。

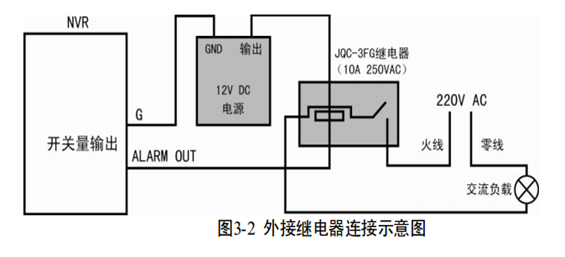

3、報警輸出設備交流供電

需要將主板上的短接子斷開（分別為JPA1、 JPA2、 JPA3、 JPA4），且外加繼電器連接。

以上就是錄像機報警輸入輸出接口接線的技術介紹，需要的可以參考哦。
